泵的裝配與拆卸

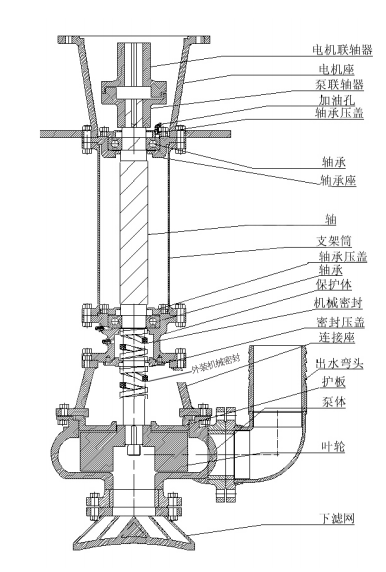

將軸承分別裝入中間軸承座和軸承座內，涂上油脂;在軸承座上、軸承蓋甲、軸承蓋乙內裝上骨架油封;在泵蓋的軸密封函內裝上骨架油封;在機械密封座上裝上靜環和骨架油封。注意在裝上各骨架油封后要涂滿油脂，以免干摩擦。

1、將軸承蓋乙裝入中間軸承座上，注意將油槽對準中間軸承座的油封。2、將軸承座裝在軸上，擰上圓螺母，裝上軸承端蓋甲，套上短支撐桶，裝上電機支架，用螺栓將電機支架、軸承座和短支撐桶緊固在一起，在軸上裝上鍵和泵聯軸器

3、在短支撐桶另一端及軸上裝上中間軸承座;在軸上裝上機械密封動環使其緊貼軸承內圈，并涂滿油脂，在中間軸承座上裝上機械密封座，用螺緊固。注意裝機械密封時要小心，不要磕碰動靜環端面，并在兩端面涂一層油脂4、裝上支撐筒。將短支撐桶、中間軸承座和支撐桶用螺栓緊固，用手轉動泵聯軸器應靈活。

5、在軸上裝上軸套，在支撐桶上裝上泵蓋，用螺栓緊固。

6、在泵蓋上裝上膠墊及護板，在軸上裝上鍵和葉輪，注意將鍵插入軸套的槽內，擰上葉輪螺母，在裝上泵體和籠頭，分別用螺絲緊固，用手轉動泵聯軸器，應無摩擦和卡住現象。

7、將鍵和電機聯軸器，裝在電機軸上，在泵聯軸器上放上橡膠彈性塊，將電機裝入電機支架上，用螺栓緊固。在兩聯軸器中間應有3-5mm間隙。

8、拆卸順序與此相反。
