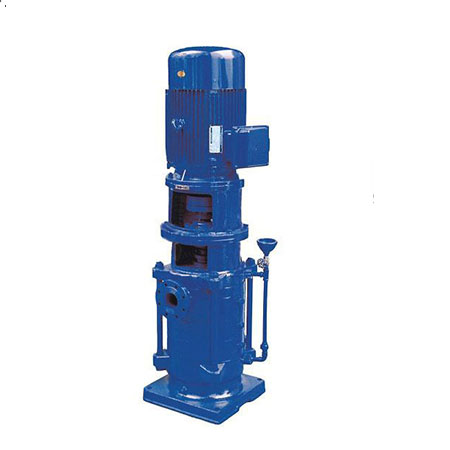

DL多級泵是一種常見的立式多級泵，主要是用于城市供水、水利工程、消防工程等，改類型的多級泵占地面面積小，高效、節能。輸清水類物質或者化學性質類似于清水的其他液體，輸送的介質溫度不能超過80°。

產品介紹

DL多級泵是一種常見的立式多級泵，主要是用于城市供水、水利工程、消防工程等，改類型的多級泵占地面面積小，高效、節能。輸清水類物質或者化學性質類似于清水的其他液體，輸送的介質溫度不能超過80°。DL型立式多級泵主要是由進水段、出水段、中段、葉輪、葉輪擋套、平衡系統、填料提、導葉、壓蓋、軸承等，該類型的多級泵整體是由泵與電機組成的，泵與電機是采用的是聯軸器連接，整體是剛性連接的。泵由定子與轉子組成。定子部分由進水段、中段、導葉、出水段、填料函體等組成的，為了防止定西磨損，定子上裝有密封環、平衡套等。磨損后可用備件更換。轉子部分由軸、中輪、平衡鼓等組成。轉子下端為水潤滑軸承，上部為角接觸環軸承，泵的軸向力絕大部分由平衡鼓來承擔，其余部分殘余軸向力由角接觸環軸承來承接。進水段、中段和出水段的結合面用紙墊通過拉緊拉大到密封。整個水泵的軸封形式采用填料密封或者是機械密封，這個可以根據用戶的需求進行選擇。整個的運轉方向從電機的驅動端看為逆時針方向旋轉。

使用條件
1、使用的介質應類似水，運動粘度<150mm2/s,且無堅硬顆粒，無腐蝕性質；
2、使用的環境海拔高度<1000米，超過時應在訂貨進提出，以便本廠為您提供更為可靠的產品；
3、介質使用溫度-15℃～120℃;
4、最大系統工作壓力≤2.5MPa;
5、周圍環境溫度應低于40℃,相對濕度低于95%。



DL立式多級泵結構圖



DL立式多級泵型譜圖



DL立式多級泵技術參數
